Sicherheitsschrauben sind entscheidend für den Schutz von Mensch und Maschine. Doch viele bestehende Lösungen bieten nicht immer den besten Manip8ulationsschutz. Die von Aleksander Sadowski entwickelte Sicherheitsschraube bietet hier eine völlig neue und praxisnahe Lösung.
Einsatz von Sicherheitsschrauben
Werkzeugmaschinen verwenden Sicherheitsschalter an Sicherheitstüren, um das Bedienpersonal an dem unbefugten Eindringen in einen gefährlichen Bereich zu hindern. Es ist bekannt, dass das Bedienpersonal in Unternehmen mit geringen Sicherheitsstandards diese Sicherheitsschalter abbaut, um z.B. einen schnelleren Zugriff zum Bearbeitungsraum der Werkzeugmaschine zu erhalten. Dadurch begibt sich das Bedienpersonal allerdings in eine große Gefahr. Um das Bedienpersonal daran zu hindern, die Sicherheitsschalter abzubauen, werden spezielle Sicherheitsschrauben verwendet, welche eine Demontage der Sicherheitsschalter für unbefugte Personen möglichst verhindern.
Nachteile bereits existierender Lösungen
Es existieren bereits Sicherheitsschrauben, die eine Manipulation von Sicherheitschaltern auf ein Minimum reduzieren sollen. Dazu zählen u.a. folgende Lösungen:
- Sicherheitsschraube mit Stift (oft mit Innensechskant)
- Einwegschraube
- Schraube mit Metallkugel
Sicherheitsschraube mit Stift
Eine weit verbreitete Lösung sind Schrauben mit einem Stift im Schraubenkopf, oft mit Innensechskant, die nur mit einem speziellen Werkzeug (oft als Bit verfügbar) gelöst werden können. Diese Lösung ist Kosteneffizient, bietet aber keinen großen Schutz mehr. Obwohl die Werkzeug zwar nicht im Baumarkt verfügbar sind, lassen sich diese oft z.B. über das Ausland beschaffen.
Einwegschraube
Die Einwegschraube ist ein Befestigungselement mit speziell ausgeformtem Schraubenkopf, dessen Geometrie ein Anziehen ermöglicht, jedoch ein zerstörungsfreies Lösen konstruktionsbedingt verhindert. Ein wesentlicher Nachteil besteht darin, dass bei der Demontage Metallspäne entstehen, die insbesondere in sensiblen Baugruppen zu Funktionsstörungen oder Kurzschlüssen führen können. Zudem führt diese Art der irreversiblen Verbindung zu einem erhöhten Wartungsaufwand und erschwert Instandhaltungsprozesse erheblich.
Schraube mit Metallkugel
Die Sicherheitslösung mit integrierter Metallkugel basiert auf einer Schraube, bei der eine Kugel, meist aus gehärtetem Stahl, in den Werkzeugeingriff eingesetzt oder eingepresst wird, um das Ansetzen eines Werkzeugs zu verhindern. Ein wesentlicher Nachteil besteht darin, dass die Kugel für eine Demontage in der Regel durch spanabhebende Verfahren wie Bohren entfernt werden muss, wobei aufgrund der gehärteten und runden Oberfläche ein präzises Ansetzen des Werkzeugs erschwert wird und ein Abrutschen des Bohrers begünstigt wird. Zudem ist die Montage dieser Lösung häufig auf manuelles Einbringen der Kugel angewiesen, was insbesondere bei schwer zugänglichen Einbausituationen zu erhöhtem Montageaufwand und eingeschränkter Prozesssicherheit führt.
Vorteile dieser Sicherheitsschraube
Die Hauptvorteile gegenüber vorhandenen Lösungen sind:
- Einfache Montage, besonders an schwer zugänglichen Stellen
- Demontage durch unbefugte Personen nicht mit leicht verfügbaren Werkzeugen zerstörungsfrei möglich
- Keine Metallspäne bei Demontage
- Eindeutige Erkennung einer Manipulation
Bestandteile dieser Lösung
Die hier beschriebene Sicherheitsschraube basiert auf einem mehrteiligen System, das gezielt auf Manipulationsschutz, Montierbarkeit und sichere Demontage ausgelegt ist.
Einweg-Kunstsstoffeinsatz erschwert zerstörungsfreie Demontage der Sicherheitsschraube

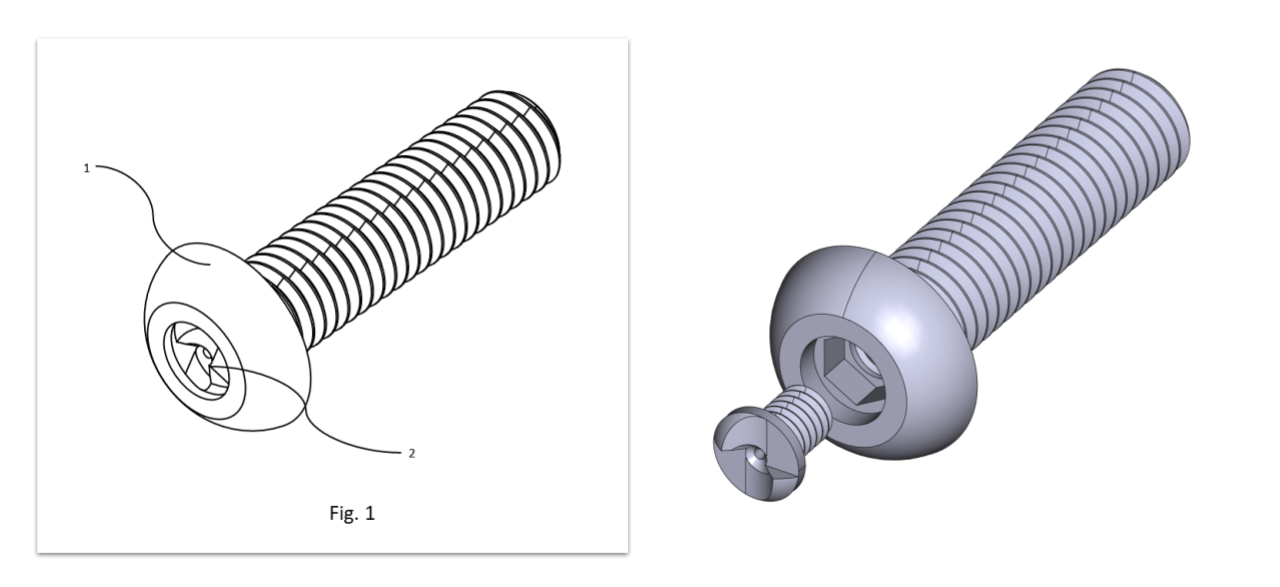

Im Zentrum steht die Sicherheitsschraube, die über ein Außengewinde, einen Schraubenkopf mit runder Vertiefung sowie einen innenliegenden Werkzeugeingriff und ein Innengewinde verfügt. In dieses Innengewinde wird eine Kunststoffeinsatz mit der Kopfform einer veränderten Einwegschraube eingebracht. Diese Einwegschraube verdeckt den Werkzeugeingriff der Sicherheitsschraube vollständig oder teilweise und verhindert dadurch ein zerstörungsfreies Lösen der gesamten Verbindung.
Spezielles Einbringungswerkzeug für eine Montage der Sicherheitsschraube an schwer zugänglichen Stellen
Ein wesentliches Element ist zudem das Einbringungswerkzeug, das speziell für die Montage der Einwegschraube entwickelt wurde. Dieses besteht aus einem Griff, einem langen Schaft und einem Werkzeugende mit zylindrischem Stift, welcher über einen Presssitz in eine Halteöffnung der Einwegschraube eingreift. Dadurch kann die Einwegschraube auch in schwer zugänglichen Bereichen sicher positioniert und eingebracht werden.
Zentrierung im Schraubenkopf erleichtert befugte Demontage der Sicherheitsschraube
Ergänzend weist die Einwegschraube eine konische Zentrierung auf, die nicht nur die Montage erleichtert und Zeit für das Instandhaltungs- und Wartungspersonal spart sondern bei einer autorisierten Demontage das präzise Ansetzen eines Bohrers ermöglicht.
Kunststoffeinsatz senkt Risiko für Metallspäne bei der Demontage
Während die Materialwahl, dem Einsatz von Kunststoff für die Einwegschraube, wird erreicht, dass bei der Demontage keine schädlichen Metallspäne entstehen. Optional kann die Sicherheitsschraube zusätzlich mit einer Durchgangsbohrung ausgestattet sein, um den Bohrvorgang weiter zu kontrollieren und das Risiko von Metallspänen zu minimieren.
Geringeres Haftungsrisiko für Hersteller
In ihrer Gesamtheit bilden diese Komponenten ein abgestimmtes System, das sowohl die Montage vereinfacht als auch ein hohes Maß an Manipulationssicherheit gewährleistet und gleichzeitig eine kontrollierte, sichere Demontage ermöglicht.
Einsatzbereiche der Sicherheitsschraube
Die Sicherheitsschraube eignet sich besonders für:
- Werkzeugmaschinen
- Industrieanlagen
- Sicherheitstüren und Schutzabdeckungen
Überall dort, wo Manipulation verhindert werden muss, bietet diese Lösung klare Vorteile.
Sicherheitsschraube der nächsten Generation
Die neue Sicherheitsschraube setzt Maßstäbe in der industriellen Sicherheit:
- Höhere Manipulationssicherheit
- Bessere Wartungsfähigkeit
- Klare Erkennbarkeit von Eingriffen
Damit ist sie eine zukunftssichere Lösung für Unternehmen, die Wert auf Sicherheit und Zuverlässigkeit legen.
