FEM-Simulation des Mars Rovers in Open-Source Software
Wir zeigen Aufprall-Simulationen in der Raumfahrt können bereits mittels Open-Source Software, insbesondere FreeCAD und OpenRadioss. Dazu haben wir am 29.03.2025 Altair und Alsado gemeinsam einen Workshop zur Konstruktion und Simulation des drop-off Manövers eines Mars-Rovers mittels Open-Source-Workflow organisiert. In dem Workshop haben wir nicht nur live gezeigt wie die Drop-off Simulation umgesetzt wird, sondern es konnten alle Teilnehmer bis zum Ende des Tages ihre eigene Simulation eines Mars-Rovers mithilfe unseres Workflows abschließen. Dabei waren sowohl junge Studierende als auch erfahrene Ingenieure aus der Automobilbranche.

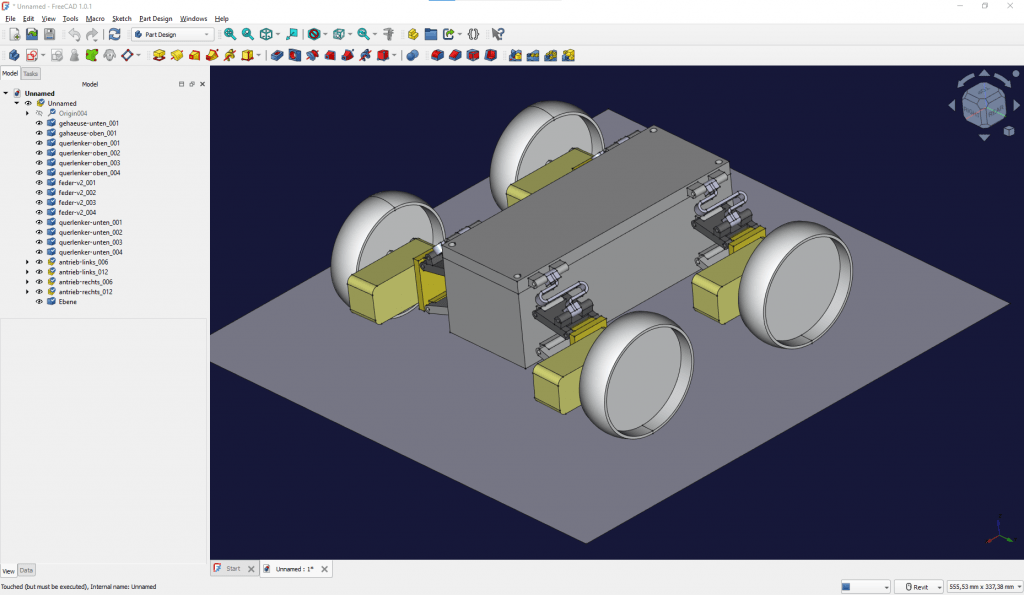

CAD-Entwurf des Mars Rovers in FreeCAD
In diesem Workshop entwarfen die Teilnehmer zunächst eigenständig ein Bauteil in FreeCAD.

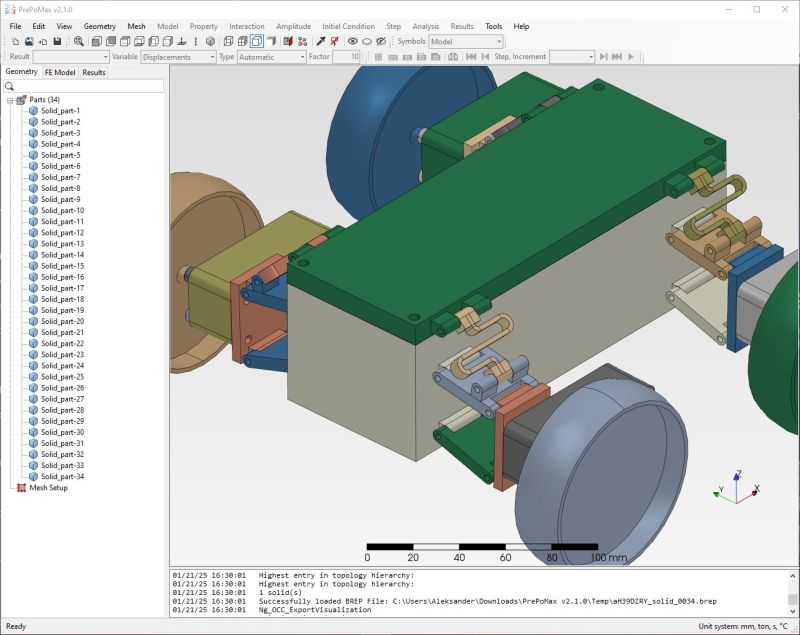

Vorbereitung der Drop-off Simulation in PrePoMax (Pre-processing)
Anschließend luden sie die gesamte Mars-Rover-Baugruppe in PrePoMax, um den Rover für eine Drop-off-Simulation auf dem Mars vorzubereiten.

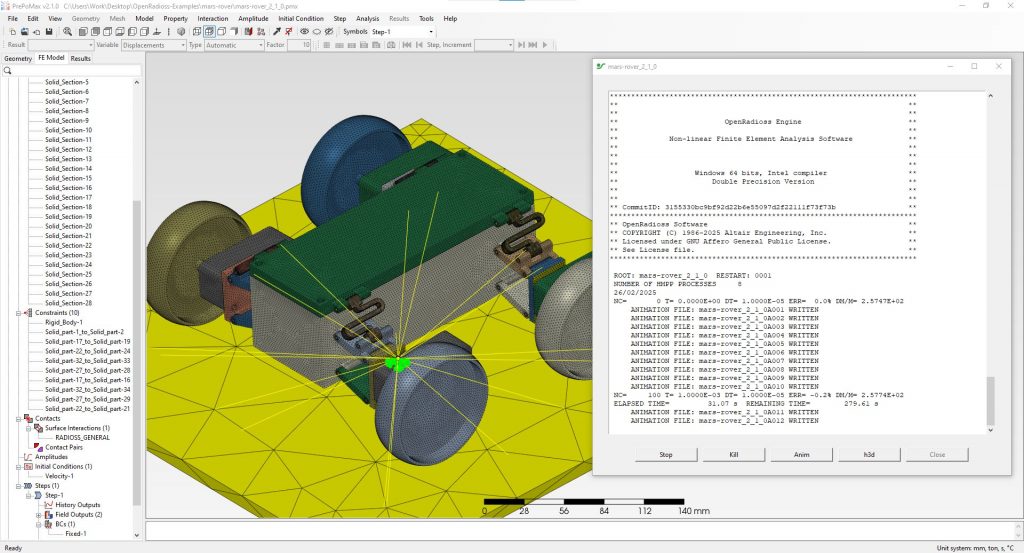

Berechnung der Drop-off Simulation in OpenRadioss (Solving)
Danach nutzten die Teilnehmer OpenRadioss, um die Simulation zu berechnen. Jede/r führte die Simulation auf dem eigenen Laptop durch, und es hat uns wirklich überrascht, dass der Solver noch am selben Tag fertig wurde.

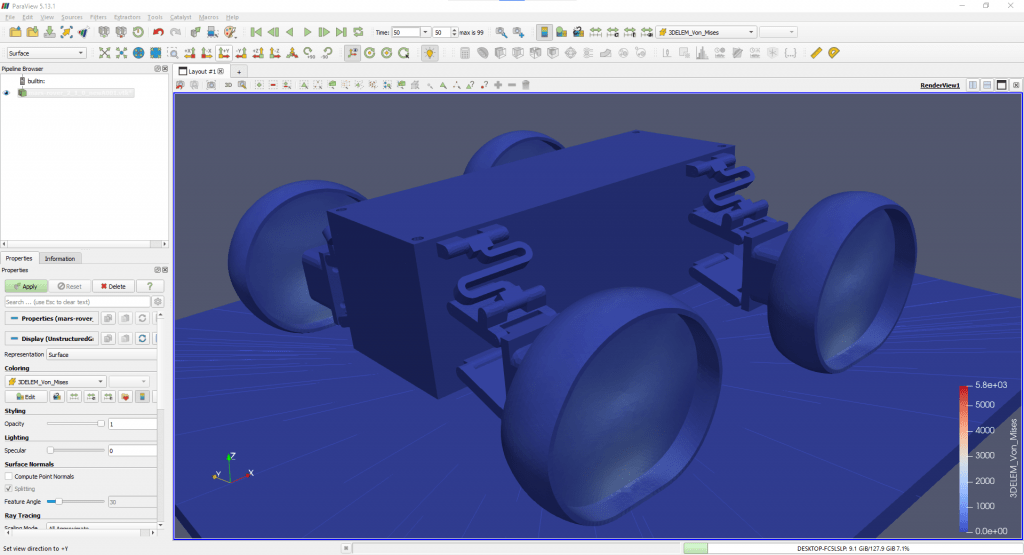

Visualisierung der Simulationsergebnisse in ParaView (Post-processing)
Weil die Berechnung noch am selben Tag abgeschlossen war, konnten die Teilnehmenden ihre Ergebnisse in ParaView ansehen und beobachten, wie der Mars-Rover leicht vom Marsboden abprallte.

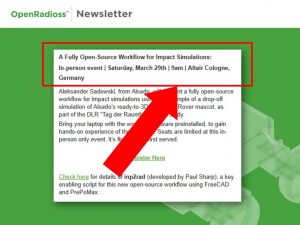

Vorankündigung des Workshops im Altair Newsletter
In diesem Zusammenhang hat Altair den gemeinsamen Workshop in ihrem Newsletter im März 2025 angekündigt.
„Aleksander Sadowski, from Alsado, will present a fully open-source workflow for impact simulations using the example of a drop-off simulation of Alsado’s ready-to-3D-print Mars Rover mascot, as part of the DLR „Tag der Raumfahrt 2025” study.
Bring your laptop with the workflow software preinstalled, to gain hands-on experience of the workflow. Seats are limited at this in-person only event, it’s first come – first served.“
Zum vollständigen Newsletter: https://web.altair.com/openradioss-newsletter-march-2025-edition
Während Altair den Raum und hervorragendes Catering bereitstellte, war ALSADO für die Durchführung des Workshops verantwortlich. Vielen Dank an Marian Bulla von Altair, dass wir euer Büro in Köln nutzen durften und dass du das Catering organisiert hast. Lasst uns weiterhin Crash-Simulationen vorantreiben! Vielen Dank an die Deutsche Raumfahrtagentur im DLR und das Bundesministerium für Wirtschaft und Energie für die Initiative „Tag der Raumfahrt 2025“ und dafür, dass sie uns die Inspiration für diesen Workshop gegeben haben. Tolle Idee – eine ähnliche Initiative sollte unbedingt wieder durchgeführt werden.
Alsado ist Deutscher Raumfahrtakteur der Deutschen Raumfahrtagentur im DLR
Mit unserem Angebot zu Open-Source-Software bei ALSADO Inh. Aleksander Sadowski, insbesondere FreeCAD und OpenRadioss, sind wir jetzt im Katalog der deutschen Raumfahrtakteure von der Deutschen Raumfahrtagentur gelistet.
Über den Katalog der deutschen Raumfahrtakteure bieten wir folgende Dienstleistungen in der Raumfahrt an:
- Open-Source-CAD-Software mit universeller Schnittstelle zur Erzeugung von „solids“ und „shells“, Bauteilen und Baugruppen, der Vorbereitung für nachfolgende Simulationsprozesse (FEM/ CFD) und der Ableitung von technischen Zeichnungen, basierend auf FreeCAD
- Open-Source FEM Software, mit einem expliziten Löser für dynamische Aufprall-Simulationen im Automobilbau (Euro NCAP Crash Test) und der Raumfahrt (Raumkapsel-Docking-Manöver mit ISS, Mars Rover/ Lander Drop-Off von Raumkapsel auf Marsoberfläche), basierend auf OpenRadioss
Mit unserer Initiative, Open-Source-Engineering Software in die Lehre zu bringen fördern wir dessen langfristige Etablierung in der Wirtschaft. Dazu führend wir Vorträge, Workshops und Schulungen durch und arbeiten mit Studierenden aus Deutschen Hochschulen und Universitäten.
Lasst uns Deutschland an die Spitze bringen und langfristig unseren Wohlstand sichern!
Eintrag im Katalog der Deutschen Raumfahrtakteure: https://raumfahrtakteure.de/entry/106038-alsado-inh-aleksander-sadowski
